Marque	EUMIG
Modèle	MARK S807D
Type de produit	Projecteur de film sonore
Formats supportés	Super 8, Single 8, 8 mm standard (avec changement de pièces)
Lampe de projection	Halogène 12 V / 75 W à miroir diathermique
Objectif	Zoom avec bague de mise au point
Alimentation	Secteur 110-240 V, 50/60 Hz (sélectionnable)
Vitesses de projection	18 et 24 images/seconde
Son	Piste magnétique, enregistrement et lecture, haut-parleur incorporé, sortie haut-parleur extérieur (4-8 Ohm)
Entrées	Microphone (prise), Phono/Radio (prise)
Fonctions d'enregistrement	Enregistrement micro, enregistrement musical, surimpression, effacement
Automatismes	Chargement automatique, modulation automatique (compensation de crête jusqu'à 30 dB)
Changement de format	Pièces de rechange incluses (débiteurs, presse-film, guide-film)
Rebobinage	Rapide, marche avant/arrière
Accessoires inclus	Coupe-film, microphone, bobine universelle AS 18, câble secteur, fusible de rechange, film test sonorisé
Entretien	Nettoyage régulier des parties optiques et du couloir, pas de lubrification nécessaire
Sécurité	Débrancher avant intervention, ne pas toucher la lampe, respecter la tension secteur
Pièces détachées disponibles	Lampe, fusible, pièces de changement de format
Fabricant	EUMIG (Autriche)

FOIRE AUX QUESTIONS - MARK S807D EUMIG

Comment changer le format de film sur le projecteur EUMIG MARK S807D ?

Pour changer de format (par exemple de Super 8 à 8 mm standard), retirez d'abord le couvercle du compartiment de la lampe. Ouvrez les clapets des débiteurs dentés, enlevez les débiteurs existants et remplacez-les par les pièces de rechange noires (pour 8 mm standard) fournies. Tournez le bouton moleté pour désactiver les griffes (point rouge en haut). Remplacez le presse-film et le guide-film par les pièces correspondantes. Placez la douille appropriée sur l'axe de la bobine réceptrice et réglez le commutateur du son selon le format. Refermez le couvercle.

Comment enregistrer un commentaire sur un film avec fond musical ?

Après avoir enregistré la musique sur la piste magnétique (en tournant le régulateur de surimpression à fond à droite), rebobinez le film. Branchez le microphone sur la prise prévue. Tournez le régulateur de surimpression à fond à gauche (position crantée). Appuyez sur la touche d'enregistrement rouge et mettez le commutateur central sur 'projection avec lumière'. Avant de parler, tournez progressivement le régulateur de surimpression vers la droite pour atténuer la musique et enregistrer la voix. À la fin du passage parlé, remettez le régulateur à fond à gauche. La musique reprend alors son volume initial.

Que faire si l'image scintille pendant la projection ?

Un scintillement peut être dû à une perforation du film endommagée ou à un défaut de chargement. Appuyez brièvement sur la touche de chargement pour tenter de résoudre le problème. Si cela ne suffit pas, laissez le film défiler en sens inverse (commutateur sur marche arrière sans lumière) et rechargez-le. Vérifiez également que les clapets des débiteurs dentés sont bien fermés et que le film est correctement positionné.

Comment remplacer la lampe de projection ?

Débranchez le projecteur. Enlevez le couvercle du compartiment de la lampe. Tirez la fiche de la lampe en arrière. Poussez le ressort vers le bas puis vers la gauche pour dégager la lampe. Insérez la nouvelle lampe (12 V / 75 W à miroir diathermique) sans toucher le verre avec les doigts. Placez l'ergot de centrage dans l'évidement correspondant. Poussez le ressort vers le bas puis vers la droite. Reconnectez la fiche et remettez le couvercle.

Puis-je utiliser un haut-parleur externe ?

Oui, vous pouvez brancher un haut-parleur extérieur sur la prise prévue. L'impédance doit être égale ou supérieure à 4 Ohm. Si vous branchez plusieurs haut-parleurs, assurez-vous que l'impédance totale ne descend pas en dessous de 4 Ohm (ex : deux haut-parleurs de 4 Ohm en parallèle donnent 2 Ohm, ce qui peut endommager l'amplificateur). Pendant l'enregistrement, utilisez uniquement le haut-parleur incorporé pour éviter les parasites.

Comment nettoyer le projecteur et les films ?

Pour le projecteur, utilisez un chiffon doux, un pinceau fin ou un bâtonnet pour nettoyer les parties optiques (objectif, presse-film, guide-film) et le couloir du film. Vous pouvez retirer ces éléments après avoir désactivé les griffes (tournez le bouton moleté jusqu'au point rouge). Pour les films, utilisez un produit de nettoyage spécial ou un tissu humecté d'alcool (pour les films sans piste magnétique). Évitez les produits antistatiques avant l'application de la piste magnétique.

Quels types de films puis-je projeter ?

Le projecteur EUMIG MARK S807D peut projeter des films Super 8, Single 8 et 8 mm standard. Pour le 8 mm standard, vous devez remplacer certaines pièces (débiteurs, presse-film, guide-film) comme indiqué dans le manuel. Le projecteur gère automatiquement le décalage image-son approprié pour chaque format.

Comment brancher une source sonore externe (électrophone, magnétophone) ?

Utilisez le câble de modulation universel EUMIG (référence 790.0260/2) qui fournit les adaptateurs nécessaires. Branchez l'adaptateur choisi à la source sonore, reliez le câble au projecteur sur la prise prévue, puis connectez le câble à l'adaptateur. Si le son est trop faible ou déformé, inversez le sens du couplage entre l'adaptateur et le câble.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que le câble secteur est correctement branché et que la tension sélectionnée correspond à votre secteur. Assurez-vous que les vis de sécurité du transport ont été retirées (situées sous le projecteur). Si le problème persiste, vérifiez le fusible : débranchez le projecteur, ouvrez le compartiment du fusible (à gauche du sélecteur de tension) et remplacez le fusible (5x20 mm / 2 A) si nécessaire.

Comment effectuer une surimpression (enregistrer un commentaire sur une musique préexistante) ?

Après avoir enregistré la musique, rebobinez le film. Branchez le microphone. Tournez le régulateur de surimpression à fond à gauche. Appuyez sur la touche d'enregistrement rouge et mettez le commutateur central sur 'projection avec lumière'. Avant de parler, tournez le régulateur de surimpression vers la droite pour atténuer la musique. Parlez dans le microphone. À la fin de la phrase, remettez le régulateur à gauche. La musique reprend alors son volume normal. Répétez l'opération pour chaque passage parlé.

MODE D'EMPLOI MARK S807D EUMIG

Mode d'emploi abrégé

1 Branchez le projecteur sur le secteur. Attention à la tension et à la fréquence du secteur. 2 Faites pivoter les bras portebobines vers le haut. Mettez la bobine avec le film super 8 ou single 8 sur le bras avant (pour films double 8 voir page 6) et la bobine universelle, qui est livrée avec l'appareil, sur le bras arrière. Amenez le commutateur central à la position «défilé sans lumière». 4 Appuyez sur la touche d'introduction du film. 5 Amenez le film sur le tambour denté ; ne lâchez la touche que lorsque le film a atteint la bobine. Amenez le commutateur central à la position de «projection avec lumière».

Vous trouverez sur les pages :

3	le signalement des-appareils
5	avant le branchement sur le secteur
6	changement de format (seulément possible avec les projecteurs Mark S 807 D et Mark S 810 D)
7	chargement automatique
7	projection - muette et sonore
9	la sonorisation
9	conditions de fonctionnement importantes
10	possibilité de sonorisation enregistrement au moyen d'un microphone
11	enregistrement musical
11,12	transitions musicales
12	technique de surimpression
15	branchement d'appareils supplémentaires
16	le cable de modulation universal EUMIG
17	remplacement de la lampe de projection, replacement d'un fusible
18	entretien et conseils d'ordre général
19	caracteristiques techniques

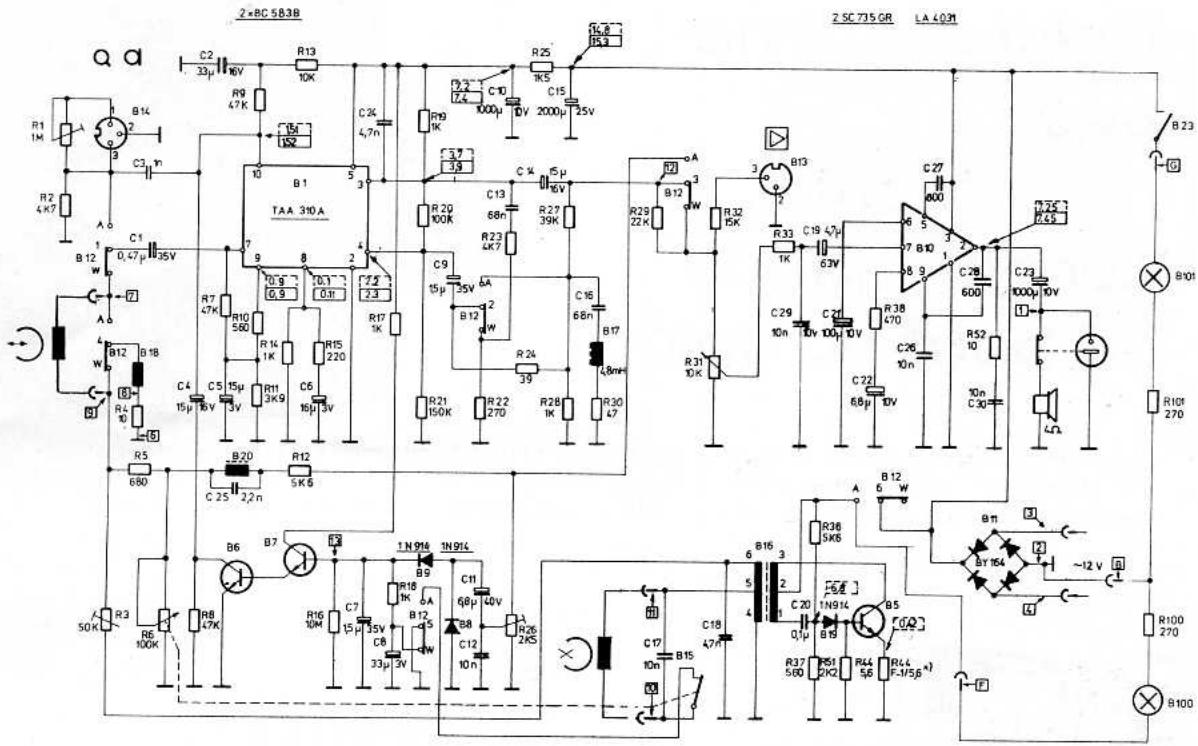

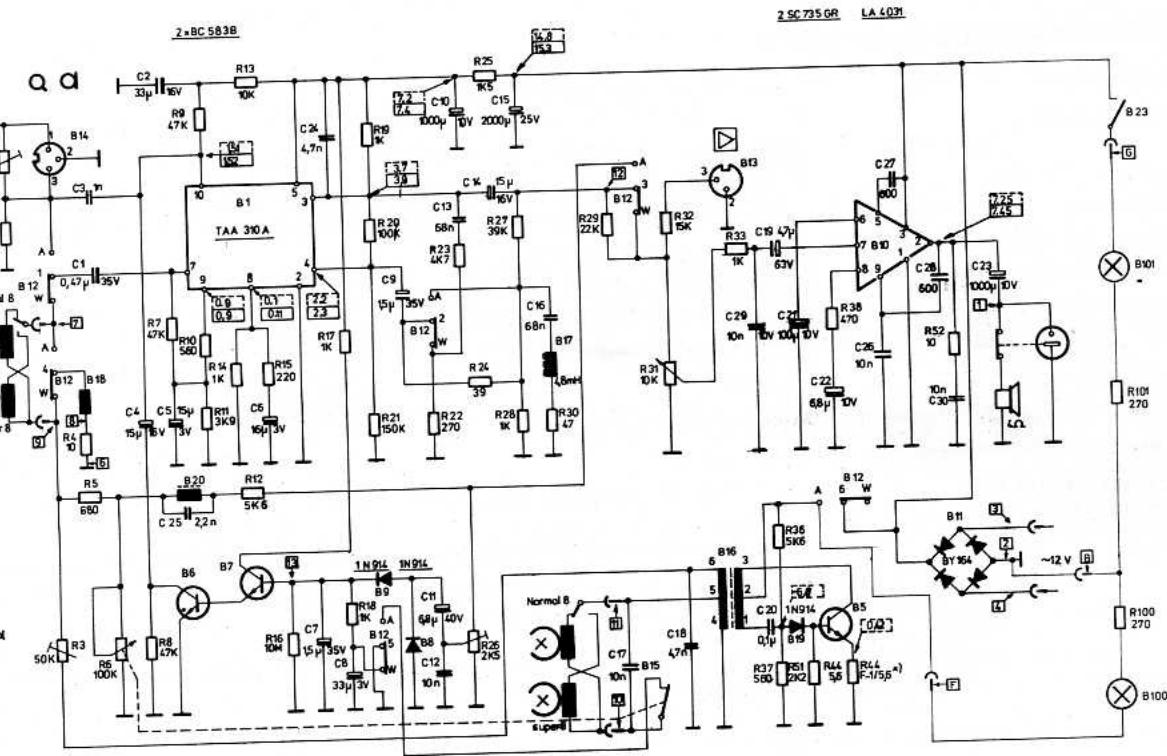

20,21	schémas de montage
22-25	accessoires recommendables
26	mode d'emploi abrégé pour la sonorisation

Vous avez bien choisi ; ayant acquis un des projecteurs sonores EUMIG, vous possédez un appareil moderne à tout point de vue, un appareil du plus grand producteur de projecteurs sonores au monde.

Depuis plus de quarante années EUMIG construit des projecteurs sonores; toute cette expérience se trouve cumulée dans votre projecteur. Notre nouveau projecteur sonore vous offre à la fois un maniement simple et un fonctionnement sûr, il a donc une très grande valeur d'usage.

Il paraît que la sonorisation d'un film est trop difficile. Vous réfuterez vous-même cette opinion après avoir étudié les pages suivantes. Le fait que vous vous êtes décidé en faveur d'un projecteur sonore prouve que vous ne vous contenter plus d'un projecteur muet.

Etant donné que les traits principaux des projecteurs EUMIG Mark S 807, Mark S 807 D et Mark S 810 D et un bon nombre de leurs caractéristiques techniques se ressemblent, nous n'avons fait qu'un seul mode d'emploi tout en traitant à part leurs caractéristiques spéciales.

Si vous suivez les conseils des pages suivantes, vous éprouverez beaucoup de joie à sonoriser vos films et nous vous souhaitons beaucoup de plaisir avec votre projecteur sonore!

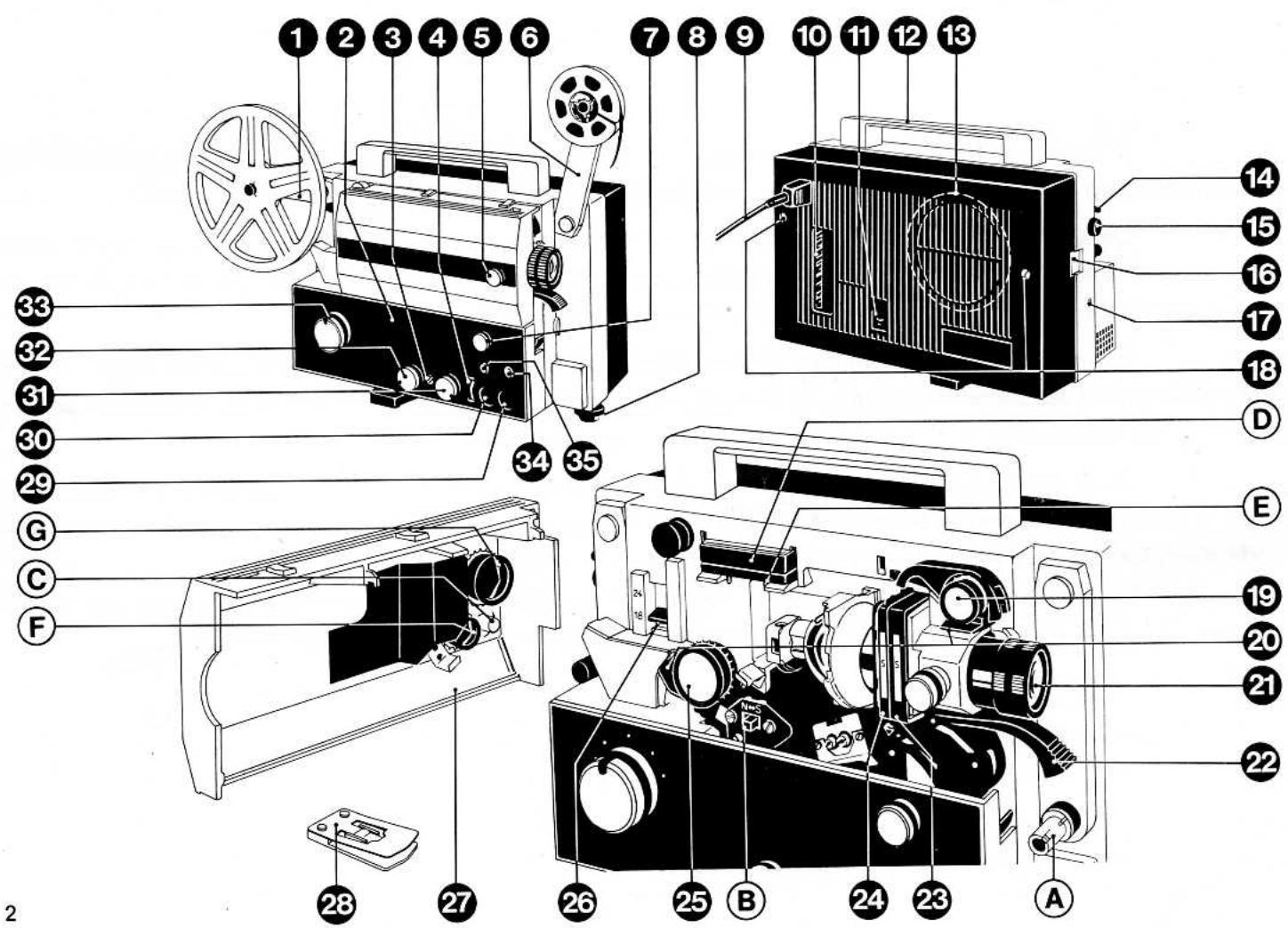

bras porte-bobines arrière 2 couvercle de la partie sonore 3 vis fixant le couvercle de la partie sonore régulateur du niveau d'entrée bouton de mise au point bras porte-bobines avant 7 cadrage de l'image 8 réglage de l'inclination du projecteur 9 câble secteur 10 sélecteur de la tension connexion pour haut-parleur extérieur 12 poignée haut-parleur 14 cran d'arrêt du bras porte-bobines bouton moleté assurant le transport du film 16 touche d'enregistrement 17 prise de terre (suivant les prescriptions des différents pays) 18 vis fixant la paroi arrière 9 petit débiteur denté «S» 20 clapets du débiteur denté 2 objectif 2 touche de chargement automatique presse-film S guide-film «S» grand débiteur denté «S»

26 sélection des fréquences 2 couvercle de la lampe 26 coupe-film sortie de ligne entrée phono-radio-micro 31 régulateur du niveau d'entrée 32 régulateur du volume sonore commutateur central 34 signal d'enregistrement rouge 5 signal d'animation jaune

Les projecteurs multi-format Mark S 807 D et Mark S 810 D ont en plus :

A douille de l'axe de la bobine réceptrice B commutateur du son pour changement de format C goujon servant de dépôt à la douille de l'axe de la bobine réceptrice

Les pièces de rechange pour 2 × 8 se trouvent dans le couvercle du compartiment de la lampe et dans le boîtier:

D presse-film guide-film F petit débiteur denté noir G grand débiteur denté noir

Accessoires livrés avec l'appareil:

1 coupe-film 790.1122/6 Votre coupe-film est toujours disponible si vous le collez sur le projecteur après avoir ôté la feuille protectrice. Collez-le de manière à ce que les débris de film ne tombent pas dans l'appareil. 1 microphone 908.103/3 1 fusible 906.721/8 1 câble secteur 1 bobine universelle AS 18 (elle peut être employée comme bobine réceptrice automatique et comme bobine de classement)...... 596.0250/8 1 mode d'emploi 1 certificat de garantie 1 bobine avec env. 6 m de film sonorisé super 8 739.1600/6

Avant le branchement...

... il faut effectuer quelques contrôles importants pour le bon fonctionnement de l'appareil:

1. La nature du courant, la tension et la fréquence de votre projecteur doivent correspondre aux indications de votre compteur. Si la tension n'est pas la même, enlevez la paroi arrêtée (dévissez la vis A), tirez la fiche rouge vers la gauche et reliez-la ensuite au contact approprié.

Nous livrons une exécution spéciale permettant une adaptation à la fréquence dans les pays où la fréquence du courant est autre que 50Hz. On retire alors la fiche bleue C et on la relie au contact approprié. On fait pivoter le levier D en haut vers la droite de manière à ce que la fréquence nécessaire soit lisible horizontalement.

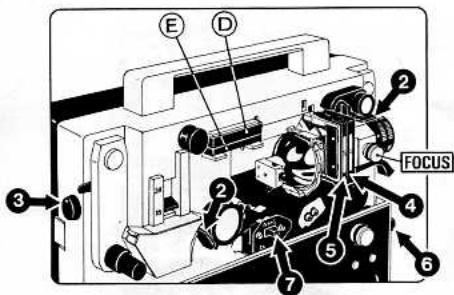

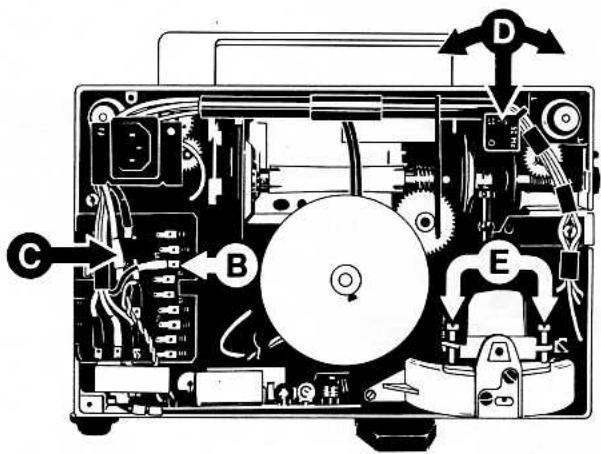

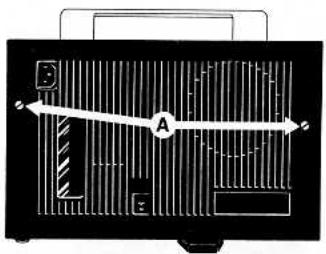

1. Vis de sécurité. Pendant le transport, le moteur est bloqué par deux vis de sécurité (E) qui le maintiennent dans sa position médiane. Ces vis doivent être ôtées avant le branchement du projecteur (si ceci n'a pas déjà été fait par le revendeur).

En principe, les projecteurs sonores EUMIG multiformat sont prêts pour la projection de films super 8; quelques coups de main vous permettent cependant de projeter aussi des films 8mm standard.

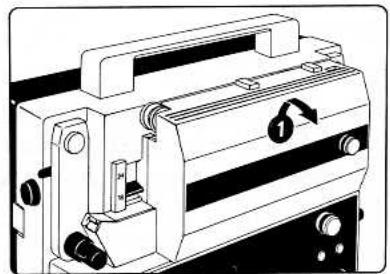

1. Enlevez le couvercle du compartiment de la lampe. 2. Ouvrez les clapets des débiteurs dentés et enlevez les débiteurs dentés, remplacez-les par les pièces de rechange se trouvant dans le couvercle de la lampe et poussez-les jusqu'au cran d'arrêt (tournez-les éventuellement un peu). Fermez les deux clapets des débiteurs dentés. 3. Tournez le bouton moleté jusqu'à ce que le point rouge se trouve en haut (ainsi les griffes se trouvent hors action et ne risquent pas d'être endommagées). 4. Faites avancer l'objectif au moyen du bouton de mise au point (focus), poussez le presse-film en direction de l'objet jusqu'à ce que les goujons conducteurs s'enclenchent. 5. Appuyez sur le guide-film en direction de l'objet, ôtez-le prudemment et remplacez-le par la pièce de rechange E se trouvant dans le boîtier (appuyez tout d'abord jusqu'au cran d'arrêt et puis vers la gauche jusqu'à ce que le goujon conducteur s'enclenche).

Remplacez le presse-film par la pièce (D).

Placez la douille gris-clair sur l'axe de la bobine réceptrice pour la projection de films super-8 et single-8. Mettez le commutateur du son à la position correspondant au format.

8 mm standard

Super-8 et Single-8

Remettez le couvercle du compartiment de la lampe.

petit débiteur de film denté

grand débiteur de film denté

Pièces de rechange pour 8 mm standard (noir):

grand débiteur denté 718.1173/4 petit débiteur denté 707.1170/7 presse-film 718.1131/0 guide-film 718.1139/4

Pièces de rechange pour super-8 et single-8:

grand débiteur denté «S», partie frontale claire 718.1171/0

petit débiteur denté «S», partie frontale claire 703.1511/5

presse-film «S» 718.1132/1

guide-film S> 718.1140/0

Douille pour l'axe de la bobine réceptrice «S», gris-clair 718.3414/0

douille pour l'axe de la bobine

Chargement automatique

Le chargement s'effectue automatiquement jusqu'et y compris le noyau de la bobine receptrice ; les projecteurs multi-format tiennent compte automatiquement du décalage image-son (18 images en super-8 et single-8 et 56 images en 8 mm standard).

Le fonctionnement impeccable de l'automatisme de chargement suppose : que les clapets des débiteurs dentés soient fermés, que les endroits de collage soient impeccables et que le film ait une amorce d'env. 50 cm proprement coupée et courbée légèrement dans le sens des aiguilles d'une montre et qui ne soit pas froissée (employez le coupe-film). Appuyez à fond sur la touche de chargement et mettez seulement votre film en place lorsque le commutateur central se trouve à la position «défilé en avant sans lumière de projection».

Projection - muette et sonore

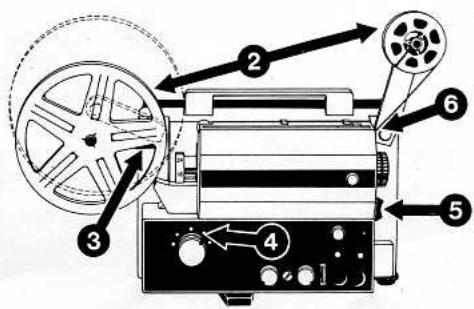

Avec le branchement sur le secteur, commence le préchauffage de la lampe de projection. Placez les bobines sur les bras que vous avez fait pivoter vers le haut : la bobine pleine sur le bras avant et la bobine vide sur le bras arrière. Les perforations du film doivent se trouver à droite - vu dans le sens de la projection, responsable sur votre côté lorsque vous chargez le projecteur. Si vous employez une bobine 180m, comme p. ex. la bobine universelle AS 21, soulevez le bras porte-bobines pour dépasser le cran d'arrêt et faites-le pivoter complètement. 4 Mettez le commutateur central sur «défilament avant sans lumière de projection» (2). 5 Appuyez sur la touche de chargement, ce qui provoque que le couloir du film se ferme et que 6 l'amorce du film vienne sur le débiteur denté.

Important: Ne lâchez pas la touche de chargement avant que le film n'ait atteint la bobine réceptrice.

1. Mettez le commutateur central sur «défilament avec lumière de projection». Dans cette position, il n'est pas possible de mettre le film en place.

Attention: Placez le projecteur de manière à ce que l'air chaud puisse échapper facilement par les fentes de ventilation.

Si l'image se met à scintiller par suite d'une perforation endommagée, p. ex. ou bien si vous entendez un bruit anormal pendant la projection, appuyez brievement sur la touche de chargement. Si le scintillagement ne cesse pas, laissez le film défiler en sens inverse.

Les comportements des films sont divergents, surtout si le matériel de support est faible. Si un tel film n'arrive pas à s'accrocher sur la bobine réceptrice, arrêtez l'appareil et fixez le film sur le noyau de la bobine.

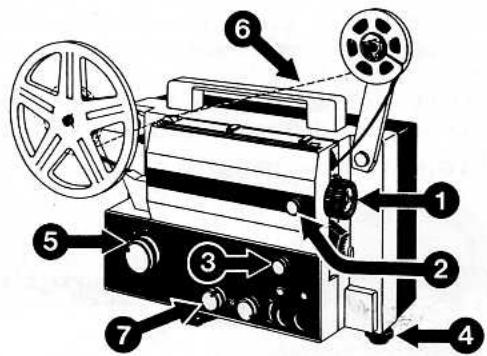

Le film se trouve en place, le projecteur marche:

1. Choisissez la grandeur de l'image en tournant la bague zoom. 2. Mettez l'image au point en tournant le bouton de la distance focale. S'il apparait un trait entre deux images, tournez le bouton de cadrage jusqu'à ce que le trait disparaisse. Réglage de l'inclination du projecteur. Projection marche-arrête : mettez le commutateur central sur «marche-arrête avec lumière de projection», le film est alors projeté en sens inverse. Après avoir changé le sens de projection il faudra le plus souvent corriger le cadrage. 6. Rebobinage rapide : la fin du film projeté est directement reliée à la bobine et le commutateur central se trouve sur «marche arrière sans lumière de projection»

Si vous projetez un film sonore, réglez le volume sonore en tournant le réglage du volume sonore ⑦ vers la droite.

Mettez le commutateur central sur «STOP» à la fin de chaque projection.

Changement de fréquence

Attention: Avant de changer la fréquence, mettez le commutateur central à la position «STOP», branchez le projecteur. Si vous passez de 24 im./sec. à 18 im./sec. il faut attendre env. 2 min. à cause de l'adaptation de la vitesse de rotation de la masse centrifuge.

La sonorisation

Sonorisation facile grâce à la piste magnétique et à l'automatisme de sonorisation.

La sonorisation est facile avec les projecteurs EUMIG, car ils ont été construits pour les films à piste magnétique. Lorsque votre film a été pourvu d'une piste magnétique (par votre revendeur), vous pouvez pratiquement employer votre projecteur comme magnétophone.

La partie sonore entièrement transistorisée avec un circuit linéaire intégré et l'automatisme de modulation déjà maintes fois éprouvé travaille pratiquement indépendamment, ce qui vous permet de concentrer toute votre attention sur le film.

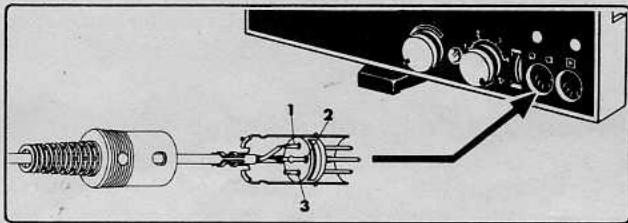

Vous trouvez le câble de modulation chez votre revendeur spécialisé (no. de commande 790.0260/2), il vous aidera à sonorer vos films car il vous permet de vous servir pratiquement de toutes les sources sonores se trouvant sur le marché. Voyez d'autres détails à la page 25.

Voici le genre de connexion pour un enregistrement direct sans cable de modulation :

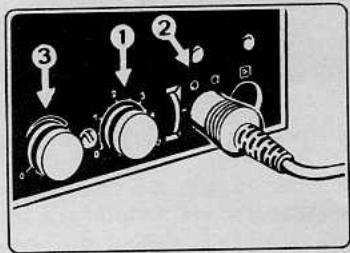

1. Le régulateur du niveau d'entrée

Etant donné que les diverses sources sonores ont des rendements de sortie différents, il est recommandable de les adapter à l'amplificateur du projecteur au moyen du régulateur du niveau d'entrée. Bien que le régulateur du niveau d'entrée soit réglé à une valeur moyenne qui garantit presque tous les jours des enregistrements parfaits, il est possible d'adapter individuellement l'automatisation de modulation incorporée aux différentes sources sonores (magnétophone, électrophone, radio etc.). Si un essai montre que le son produit n'est pas assez fort, on peut déplacer le régulateur du niveau d'entrée vers le haut. Par contre, si le son est déformé, on le déplace dans le sens inverse. Un cadran permet de retrouver les valeurs une fois définies pour la source sonore.

Possibilites de sonorisation

A Enregistrement au moyen d'un microphone

C'est la manière d'enregistrement la plus simple.

B Enregistrement musical

On peut enregistrer directement à partir d'un électrophone, d'un magnétophone etc. et produire des transitions successives ou brusques.

Technique de surimpression

On peut, au cours d'un second passage du film, enregistrer un commentaire sur un fond musical enregistré auparavant; l'enregistrement musical passe alors plus ou moins à l'arrêt plan.

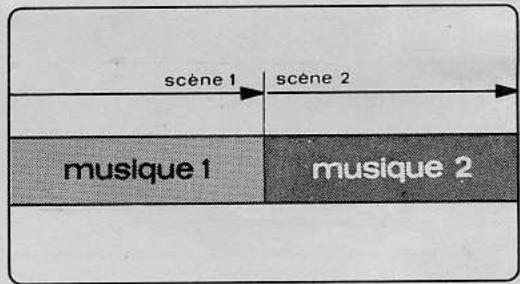

Processus de la sonorisation

A Enregistrement au moyen d'un microphone

Branchez le projecteur et mettez-y un film pisté.

• Tournez le régulateur de surimpression vers la droite jusqu'au cran d'arrêt. 2 Branchez le micro (prise). 3 Tournez le régulateur du volume sonore vers la gauche (autrement il poursrait y avoir une reaction acoustique - «sifflement»). 4 Appuyez sur la touche d'enregistrement rouge. 5 Mettez le commutateur central sur «projection».

Lorsque vous lisez votre commentaire, tenez le microphone env. à 10 cm de votre bouche (sur le côté). La distance du projecteur au microphone doit être aussi grande que possible.

Tout d'abord on enregistre le fond musical. Au cours d'un second passage du film on enregistre le commentaire ou des bruitages spéciaux.

Le câble de modulation universel EUMIG (disponible chez votre revendeur) dont nous avons déjà parlé et le disque resp. la cassette contenant des pièces de musique et des bruitages pour la sonorisation de vos films vous aideront (voir page 24).

Il n'y a que quelques coups de main à effectuer:

1 Branchement de la source sonore (magnétophone, électrophone etc.) à la prise. 2 Tournez le régulateur de surimpression vers la droite jusqu'au cran d'arrêt. 3 Appuyez sur la touche d'enregistrement rouge. 4 Mettez le commutateur central sur «défilé avec lumière». 5 Possibilité de contrôle pendant l'enregistrement au moyen du haut-parleur incorporé. Le volume sonore se règle au moyen du régulateur du volume sonore (arrêtez la source sonore lors de la reproduction de l'enregistrement).

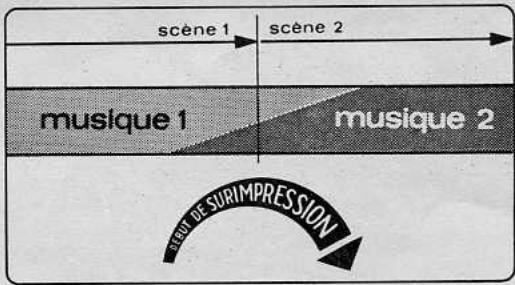

Entre deux scènes semblables on peut faire des transitions successives.

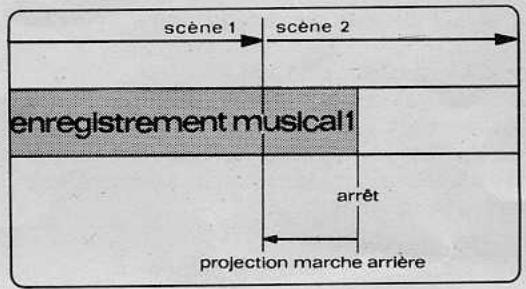

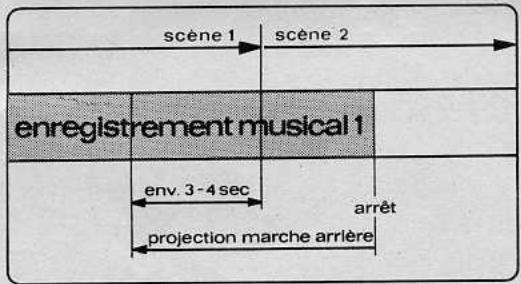

1. Enregistrez la musique allant avec la scène 1; peu après le commencement de la scène 2,
2. Tournez le régulateur de surimpression tout à fait vers la gauche, appuyez sur la touche d'enregistrement, mettez le commutateur central sur «projection avec lumière» et tournez le régulateur de surimpression lentement vers la droite jusqu'au cran d'arrêt. En même temps on enregistre la musique de la scene 2.

De telles transitions sont à recommander pour des scènes de caractère différent. Le régulateur de surimpression reste constamment tout à fait à droite.

1. On arrête le premier enregistrement musical et on fait revenir le film exactement à la fin de la première scène. Etant donné qu'il y a une faible projection de l'image même lorsque le projecteur se trouve à «STOP» (grâce au préchauffage de la lampe de projection) on peut repérer la fin de la scène 1 en tournant le bouton molette se trouvant à côté de la touche d'enregistrement.

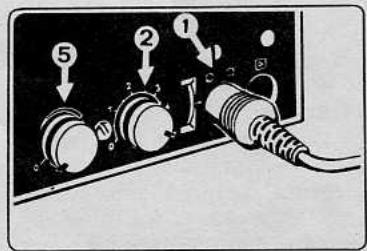

1. Appuyez sur la touche d'enregistrement, mettez le commutateur central sur «projection avec lumière» et enregistrez la musique allant avec la scène 2.

Il suffit le plus souvent qu'il y ait un fond musical. Mais parfois vous voudrez certainement y ajouter un commentaire ou des bruitages. Vous réussirez facilement grâce au régulateur de surimpression.

Mettez donc à nouveau votre film en place et branchez le microphone, prise (). Puis:

1 Le régulateur de surimpression se trouve à sa position crantée gauche. 2 Le régulateur du volume se trouve également tout à fait à gauche. Enregistrement: appuyez sur la touche d'enregistrement, 4 mettez le commutateur central sur «projection marche-avant». 5. Tournez le régulateur de surimpression vers la droite avant de parler dans le microphone; (si vous prononcez un mot signal, p. ex. «attention», peu avant de tourner le régulateur de surimpression, l'automatisme de modulation évite l'enregistrement de bruits parasites pendant que vous procédez à la surimpression. Le commentaire est enregistré alors que la musique passe à l'arrière-plan. Vous pouvez influencer l'atténuation de la musique et le volume sonore du commentaire suivant la position du régulateur de surimpression. 6. Après avoir enregistré le commentaire tournez à nouveau le régulateur de surimpression vers la gauche; la surimpression est effectuée et la musique regagne son volume original. Le procédé décrit ci-haut (au début et à la fin de la surimpression) doit être répété à chaque passage parlé.

Comme pour les autres modes d'enregistrement, la position «STOP» du commutateur central termine la possibilité d'enregistrement.

musique

commentaire

musique

mot signal

passage parlé

4. Effacement

Celui-ci s'effectue automatiquement lors d'un nouvel enregistrement, sauf en cas de surimpression (page 12). On peut aussi effacer un enregistrement sans en faire un nouveau en mettant le commutateur central sur «défilament avec lumière» pendant que l'on appuie sur la touche d'enregistrement.

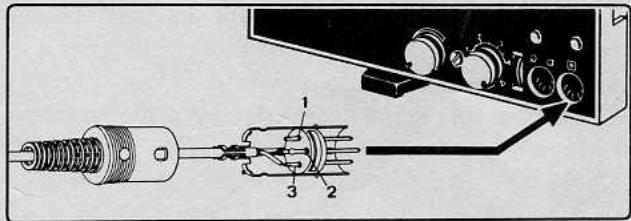

5. Branchement de dispositifs auxiliaires

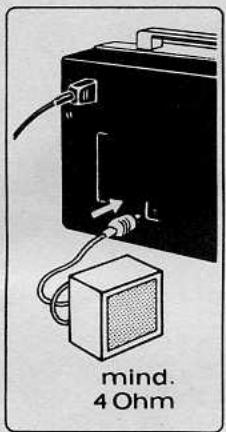

Vous pouvez brancher un haut-parleur extérieur à vos projecteurs sonores EUMIG et placer celui-ci près de l'écran. De ce fait, le haut-parleur incorporé est mis hors action. Attention aux indications de votre haut-parleur supplémentaire : l'impédance doit être égale ou supérieure à 4 Ohm. Si l'on branche plusieurs haut-parleurs extérieurs, il faut tenir compte du fait que l'impédance de deux haut-parleurs de 4 Ohm connectés en parallèle n'est que de 2 Ohm (une impédance de moins de 4 Ohm peut mener à l'endommagement de l'amplificateur incorporé).

Vous pouvez également brancher un amplificateur à la sortie de ligne, attention au mode de connexion du câble secteur.

Attention: Ne branchez pas de haut-parleur extérieur pendant l'enregistrement afin d'éviter des parasites. Servez-vous uniquement du haut-parleur incorporé pour contrôler l'enregistrement.

Fonctions

1. Enregistrement. Appuyez d'abord sur la touche d'enregistrement rouge (un signal rouge apparait) et mettez rapidement le commutateur central sur «défilement avec lumière» en passant par «défilement sans lumière». Le son est seulement enregistré si le commutateur central se trouve à cette position et si la touche d'enregistrement se trouve à la position crantée. Si le commutateur central revient sur «défilement sans lumière» ou sur «STOP» le projecteur est automatiquement prêt à la projection. Débranchez la source sonore.

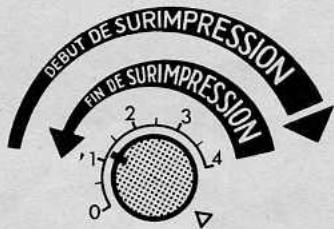

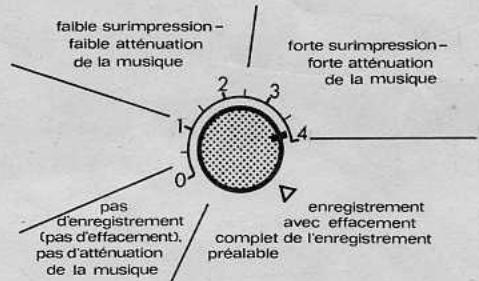

1. Le régulateur de surimpression rend possible des transitions musicales, la communication de commentaires ou de bruitages allant de pair avec une atténuation du volume sonore de la musique. Cette sorte de sonorisation peut être contrôlée grâce à la petite lampe jaune.

Comme l'indique le cadran, il y a aussi des positions intermédiaires, position sur la gauche : pas d'enregistrement ; partie gauche du cadran : faible enregistrement, faible atténuation ; forte atténuation de la musique = enregistrement, effacement des autres pièces de musique.

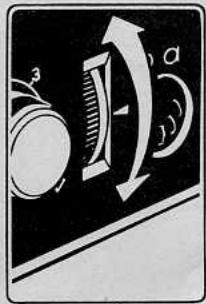

1. Le régulateur du volume sonore sert à régler le volume sonore lors de la projection et lors de l'enregistrement pour contrôler les sources sonores. Puisque le niveau d'entrée est réglé automatiquement, la position du régulateur du volume sonore n'influence pas le volume sonore de l'enregistrement. Pendant des enregistrements au microphone, le régulateur du volume sonore doit cependant rester à la position finale gauche afin d'éviter des réactions acoustiques (sifflement); il en est de même pour la projection marche-à-rrière.

Le câble de modulation universel EUMIG

(no. de commande 790.0260/2)

Malheureusement les sorties des sources sonores et les cables ne sont pas tous uniformes. Grâce au cable de modulation universel d'EUMIG vous pourrez brancher pratiquement toutes les sources sonores à votre projecteur étant en vente, à l'aide des adaptateurs.

Leur emploi est très simple:

1. Choisissez l'adaptateur qui convient et branchez-le sur la source sonore.
2. Branchez le câble sur le projecteur OQ.
3. Reliez le câble à l'adaptateur.
4. Il se peut que l'enregistrement ne soit pas satisfaisant (trop bas, son déformé) si la source sonore a un mode de connexion différent ; il faut alors inverser le système de couplage entre l'adaptateur et le câble.

source adaptateur sonore

Remplacement de la lampe de projection — le projecteur doit être débranché

Mark S 810 D: lampe halogène 12 V/100 W, à miroir diathermique, no. de commande 931.004/6.

Mark S 807 et 807 D: lampe halogène 12 V/75 W, à miroir diathermique, no. de commande 931.005/8.

Rien ne dure éternellement, pas même la meilleure lampe. Vous pouvez la remplacer vous-même:

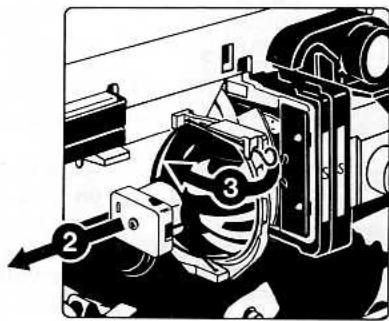

Enlevez le couvercle du compartiment de la lampe. Tirez la fiche de la lampe en arrière. Poussez le ressort vers le bas, puis vers la gauche afin de dégager la lampe. Faites attention de ne pas déranger les deux rouleaux de compensation du commutateur du son pour le changement du format. 4. Mise en place de la nouvelle lampe: ne touchez jamais le verre de la lampe ni le réflecteur resp. sa surface interne avec vos doigts. En cas de contact accidentel vous pouvez nettoyer la lampe dans le dispositif de centrage inférieur en la tenant contre son support. L'ergot de centrage doit venir dans l'évidement correspondant. 5. Poussez le ressort de la lampe vers le bas, et puis vers la droite. Il n'est pas nécessaire de corriger le centrage. 6. Branchez la fiche de la lampe et remettez le couvercle.

Échange d'un fusible - le projecteur doit être débranché

Celui-ci est rarement nécessaire, mais il faut que vous soyez informé sur ce point :

Le fusible évite que le transformateur s'échauffe, mais il ne protège pas le projecteur de dommages qui pourraient provenir du fait que la tension de secteur ne correspond pas à celle du projecteur. Le fusible est visible sur la gauche de la plaque du sélecteur de tension lorsque la paroi arrêtée a été enlevée.

1. Ouvrez le capuchon en le tournant vers la gauche au moyen d'un tourne-vis.

1. Introduisez le nouveau fusible dans le capuchon (5× 20mm / 2 Ampere), no. de commande 906.721/8.

1. Replacez le capuchon avec le nouveau fusible et fixez-le en le tournant vers la droite.

Entretien du projecteur et conseils généraux

Toutes les parties mobiles du projecteur sont lubrifiées à vie et ne nécessitent aucune intervention. Étant des parties de projection où peuvent se déposer de la poussière et des débris de film, doivent être nettoyés de temps à autre au moyen d'un chiffon doux ou d'un pinceau fin, ou éventuellement au moyen d'un bâtonnet. Pour procéder au nettoyage, vous pouvez facilement enlever les éléments de guidage:

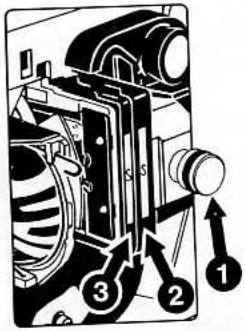

Tournez le bouton moleté 15 jusqu'à ce que le point rouge se trouve au sommet. Les griffes sont ainsi mises hors d'action et ne peuvent pas être endommagées.

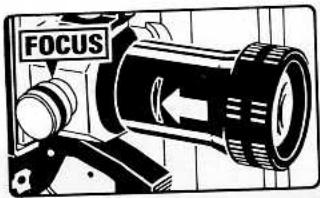

1 Après avoir tourné le bouton de mise au point (Focus), poussez l'objectif. Voir la Poussez le presse-film en direction de l'objectif et enlevez-le. Poussez le presse-film en direction de l'objectif et enlevez-le avec précaution. 3 Poussez le guidonnage du film en direction de l'objectif et les relations entre les objectifs.

Attention: Vous pouvez enlever complètement l'objectif en tirant un peu sur le bouton de mise au point et en étant l'objectif de son support. Ainsi vous pouvez le nettoyer. Avant de le remettre, veillez à ce que l'une des deux rainures de l'objectif soit tournée vers vous (image). Poussez maintenant l'objectif dans le support jusqu'à ce qu'il s'enclenche.

Entretien des films

On vend différents produits avec lesquels vous pouvez nettoyer vos films de temps en temps. Naoe - d'etre pourvus d'une piste magnétique, servez-vous d'un tissu humecté avec un peu d'alcool.

Important pour une belle reproduction sonore de films à piste magnétique

1. Collages exacts et propres.
2. Application de la piste magnétique après le collage; on évite ainsi des bruits parasites aux endroits de collage.
3. N'employez pas de produits "antistatic" avant d'appliquer la piste magnetique, car ceci empêche une adhésion.
4. Nettoyez vos films avec un tissu "antistatic".
5. Mettez vos films dans des cassettes étanches à l'abri de la poussière et dans lesquelles se trouve un produit conservant une certaine humidité.

Caractéristiques techniques

Entree micro:

Entrée phono:

Automatisme démodulation:

Fréquences reproductives: sur piste magnétique:

Sortie de ligne:

Amplificateur:

Haut-parleur:

Indication de l'enregistrement:

Indication de surimpression:

Décalage image son (normalisé):

compensant des variations de crête jusqu'à 30 db. Temps de réponse: 150 milliseconds.

Durée de compensation: dépendant de la durée de la crête d'entrée jusqu'à env. 50 sec.

24im/sec75-10.000Hz

18 im/sec 80-8.000 Hz

Valeur nominale: Ra 100 KOhm, Ua 450 mV

4-8 Ohm, 2-6 W

lampe rouge

lampe jaune

Mark S 807: 18 images pour super-8 et Single-8.

Mark S 807 D et 810 D: Les divers décalages image-son se réglement automatiquement (18 images en super-8 et 56 images en 8 mm standard).

mesure sur masse 7 sons signal

ohmmètre Ri = 100.000 Ohm/Volt

R	1	4				7	9	10	11	12	13	14	15	16	17	19	20	23	25	27	30	29	32	33	36	37	38	51	52	100
	2	3	5	6	8	11	12	15	16	18	21	22	26	24	28								31	37	44	52				101
C			1		4	2	25			6	7	8		9	10	13	14	15	16				17	18	19	22	26	28	23

Mark S 807

mesure sur masse (2) Ansign volume comRi +10.00 Ohm/ Volt

R	1	4				7	9	10	14	13		17	19	20		23	25	27	30	29	32	33	36	38					100
	2	3	5	6	8	11	12	15	16		18	21	22	26	24	28					31	37	44		52					101
C			1		4	2	25			6	7	8		11	12					17	18	29	20	21	✓		26	28	28	23

Eumig MARKS810D

Cette version du Mark S 810 D a été conçue pour tous qui ont des prétentions en ce qui concerne le système optique et le rendement lumineux.

Grâce à l'excellent objectif zoom «SUPROGON», qui a une puissance lumineuse de 1:1,0 et dont le champ des distances focales s'étend de 18 à 28 mm et grâce à un système d'éclairage optimal, on obtient 30% de lumière en plus sur l'écran.

Ceci signifie que les couleurs sont beaucoup plus brillantes et que l'image est très claire, même à la lumière du jour.

Pour le modèle «lux», le réglage de l'objectif diffère quelque peu des indications du mode d'emploi.

• Vous pouvez régler les dimensions de l'image projetée en tournant la bague zoom. L'acuité de l'image se règle en tournant la bague avant de l'objectif.
• Avant d'enlever le presse-film et le guide-film - lors du changement de format ou lors d'un nettoyage du couloir - dévissez un peu l'objectif en le tenant par la bague avant. L'objectif peut être extrait complètement de son support afin d'être nettoyé.

Mode d'emploi abrégé pour la «sonorisation parfaite

Branchez le projecteur sur le secteur - mettez en place votre film pourvu d'une piste magnétique.

Enregistrement de la musique	Surimpression de la parole
1 Branchez la source sonore (magnétophone à cassettes, electrophone)	4 Branchez le microphone et tournez le régulateur de surimpression tout à fait vers la gauche
2 Tournez le régulateur de surimpression tout à fait vers la croite jusqu'à sa position crantée	5 Appuyez sur la touche d'enregistrement rouge et amenez en même temps le commutateur central à la position «projection marche-avant avec lumière»
3 Appuyez sur la touche d'enregistrement rouge et amenez en même temps le commutateur central à la position «projection marche-avant avec lumière»	6 Avant de commencer à parler, tournez le régulateur de surimpression tout à fait vers la croite (à sa position crantée gauche il n'y a pas d'enregistrement/pas d'atténuation de la musique). moitié gauche du cadran = faible atténuation de la musique moitié droite du cadran = forte atténuation de la musique
Lorsque l'enregistrement de la musique est terminé ramenez le commutateur central à la position «STOP」.Après avoir été rebobiné le film est prét pour la surimpression de la parole, il est prét à être projeté si vous désirez la musique seule.	7 A la fin du passage parlé ramenez le régulateur de surimpression à sa position crantée gauche.
	Ce procédé est à exécuter au début et à la fin de la surimpression et à répéter à chaque passage parlé.
